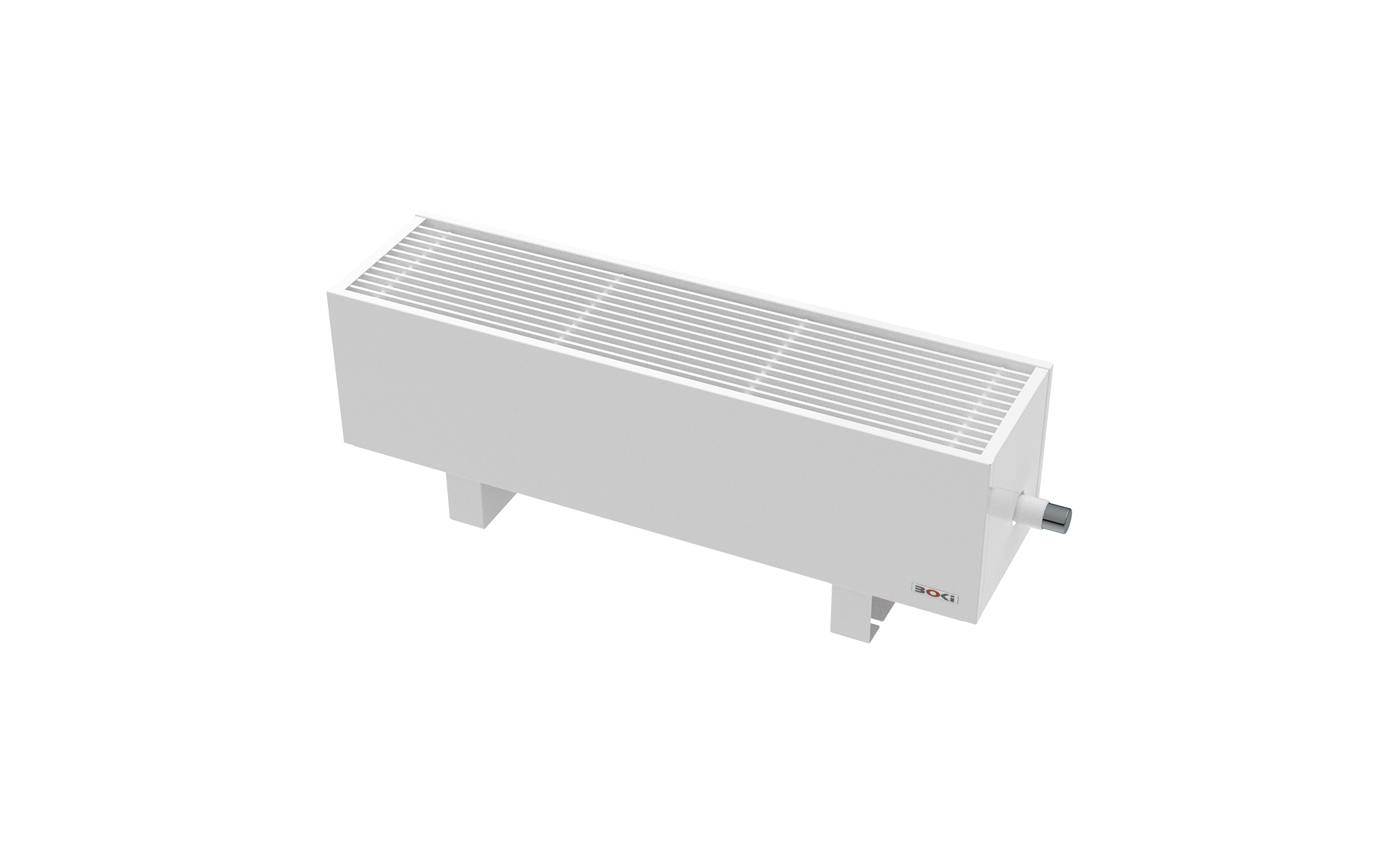

OnFloor Classic

Nezávazná poptávka

Standardní rozměry

4
Standardní výšky

90, 140, 240 a 280 mm
4
Standardních šířek

96, 146, 186 a 236 mm
18
Standardních délek

od 600 do 2900 mm

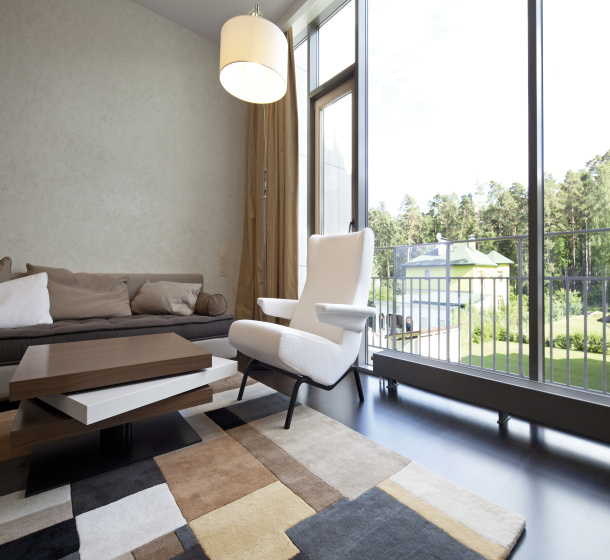

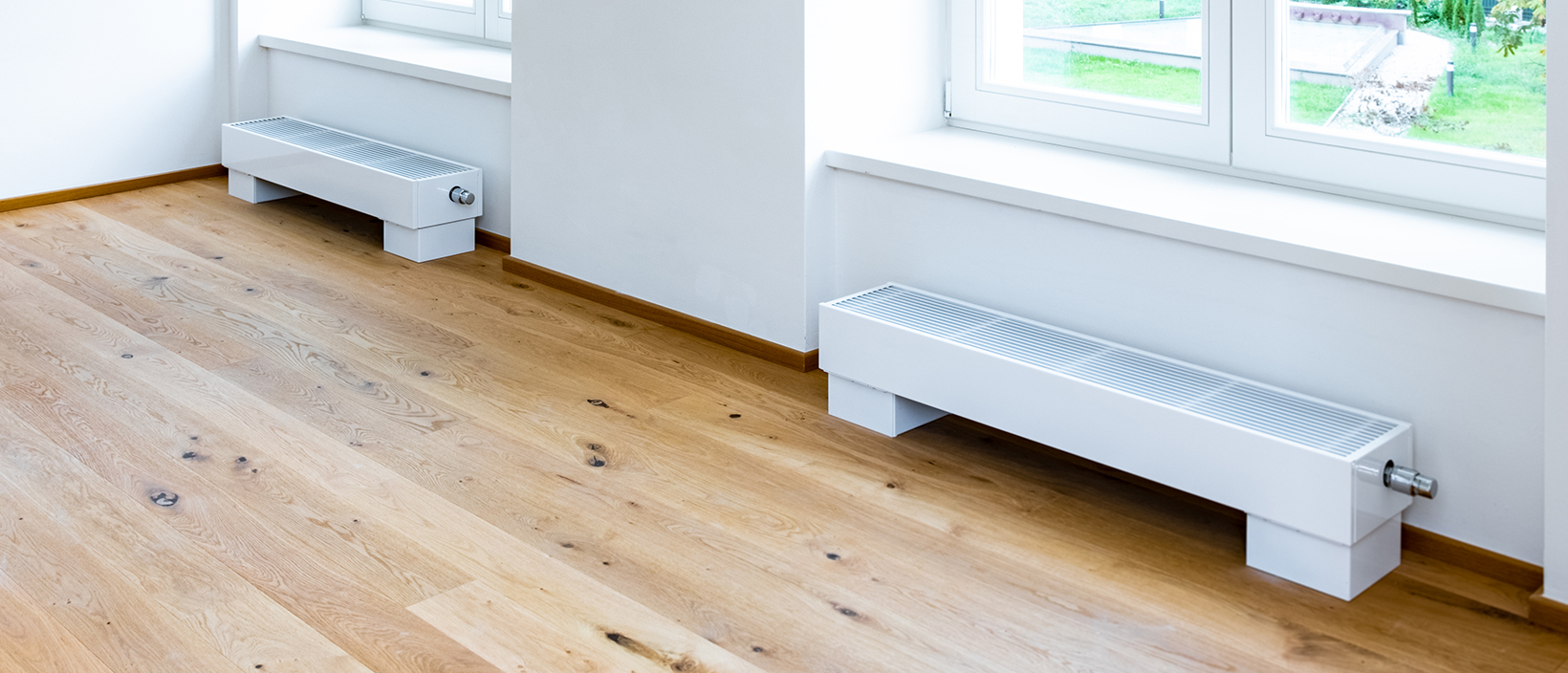

Výměníky tepla z mědi a hliníku, rychle reagující na teplotní požadavky místnosti, zcela kompenzují nepříjemný průnik chladu od okna. Opláštění konvektoru OnFloor není přímo ohříváno otopnou vodou, a tak účinně brání ztrátám energie sáláním proti proskleným plochám (na rozdíl od běžných deskových otopných těles) a tím snižuje provozní náklady.

0,1 kW - 6 kW

V závislosti na rozměru tělesa

Ke stažení

Zde nalezenete důležité dokumenty ke stažení.

Výkon OnFloor Classic

PDF / 432 KB

Tlakové ztráty OnFloor Classic

PDF / 334 KB

Pripojení OnFloor Classic

PDF / 207 KB

Hmotnost OnFloor Classic

PDF / 660 KB

Kontakt

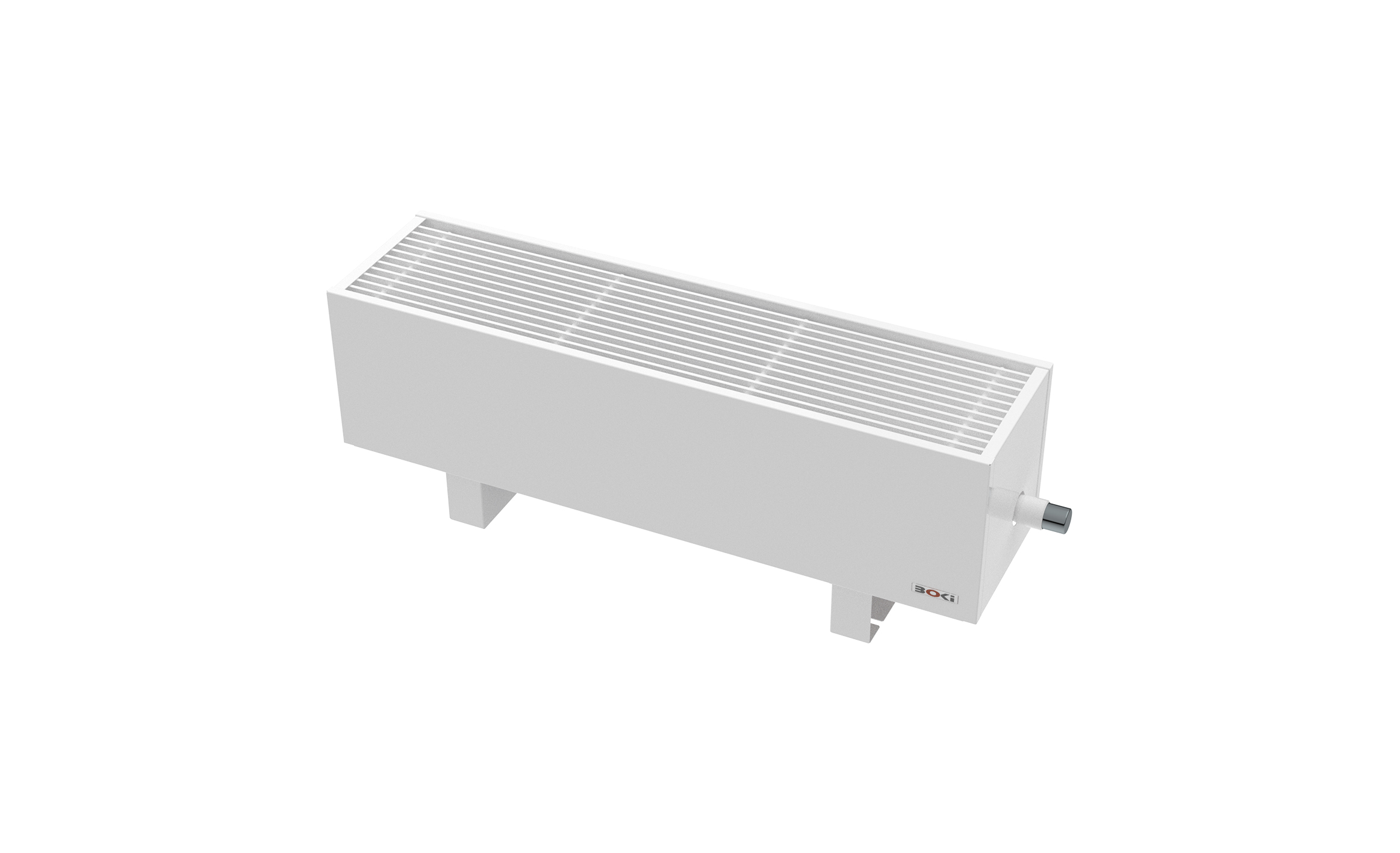

Standardní dodávka OnFloor obsahuje:

nelakovaný lamelový výměník tepla Cu/Al s nízkým obsahem vody zakončen dvěma vývodkami s G1/2 “ vnitřním závitem,

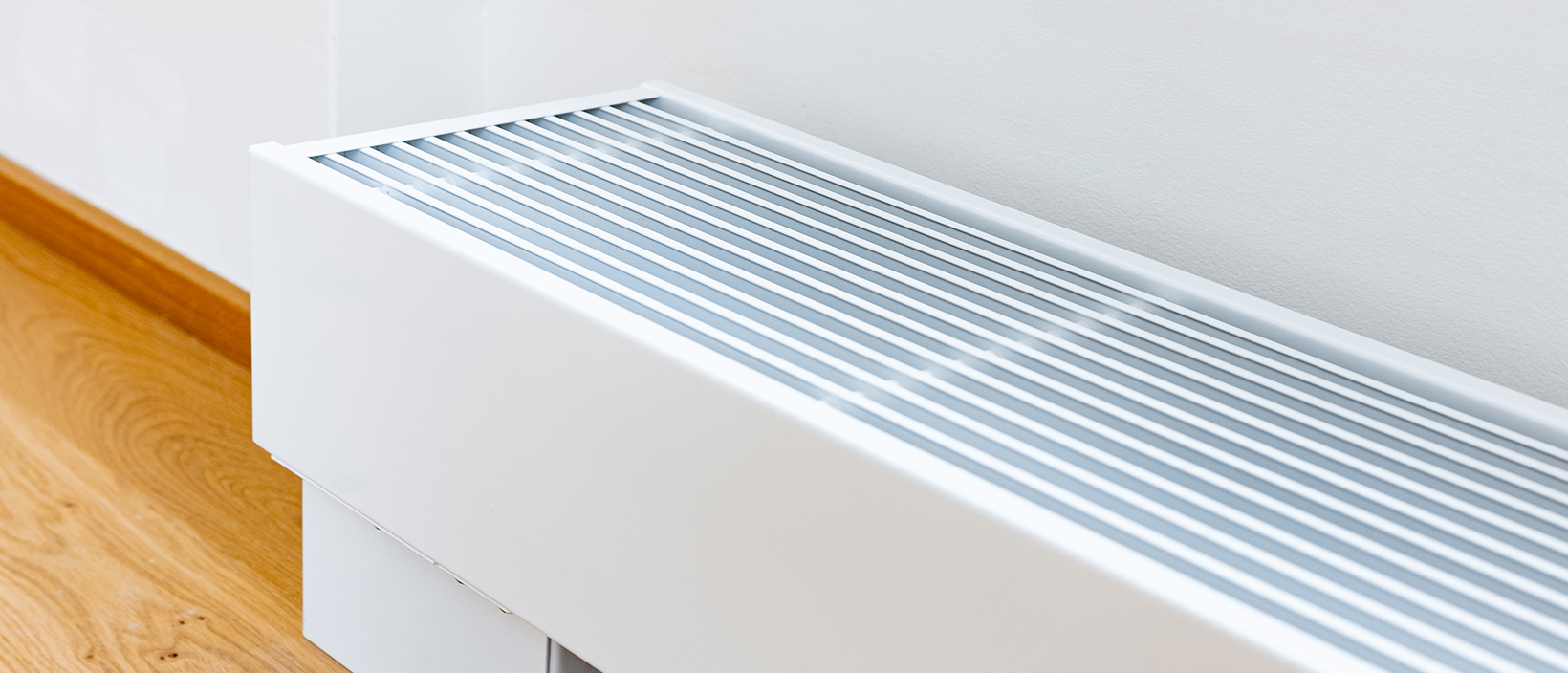

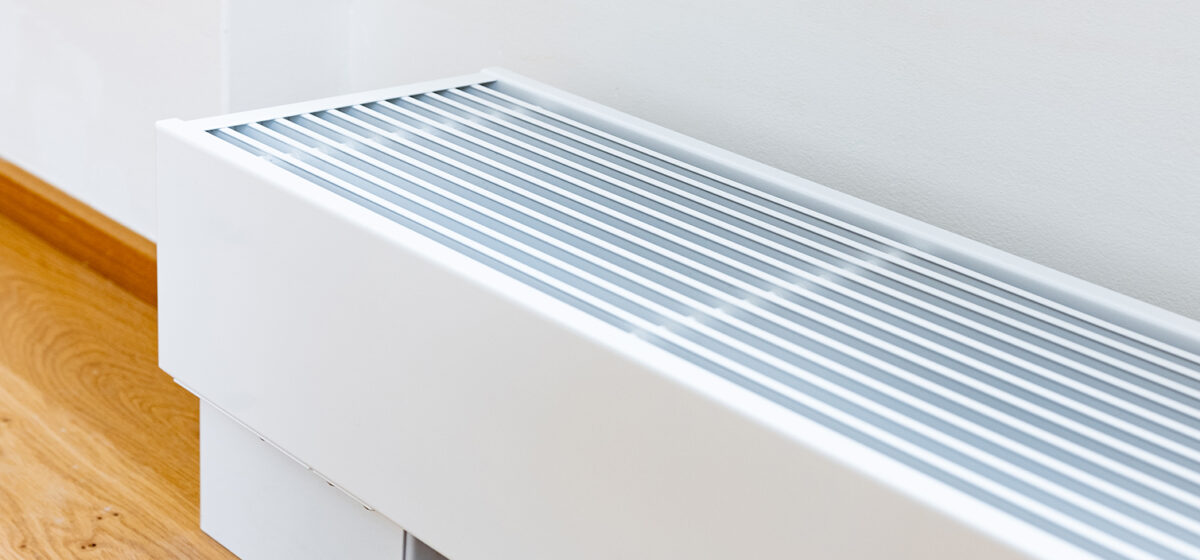

opláštění s podélnou duralovou (OnFloor Classic) nebo ocelovou vysekávanou mřížkou (OnFloor Basic),
opláštění a konzoly lakovány práškovou barvou v odstínu bílá RAL 9016,

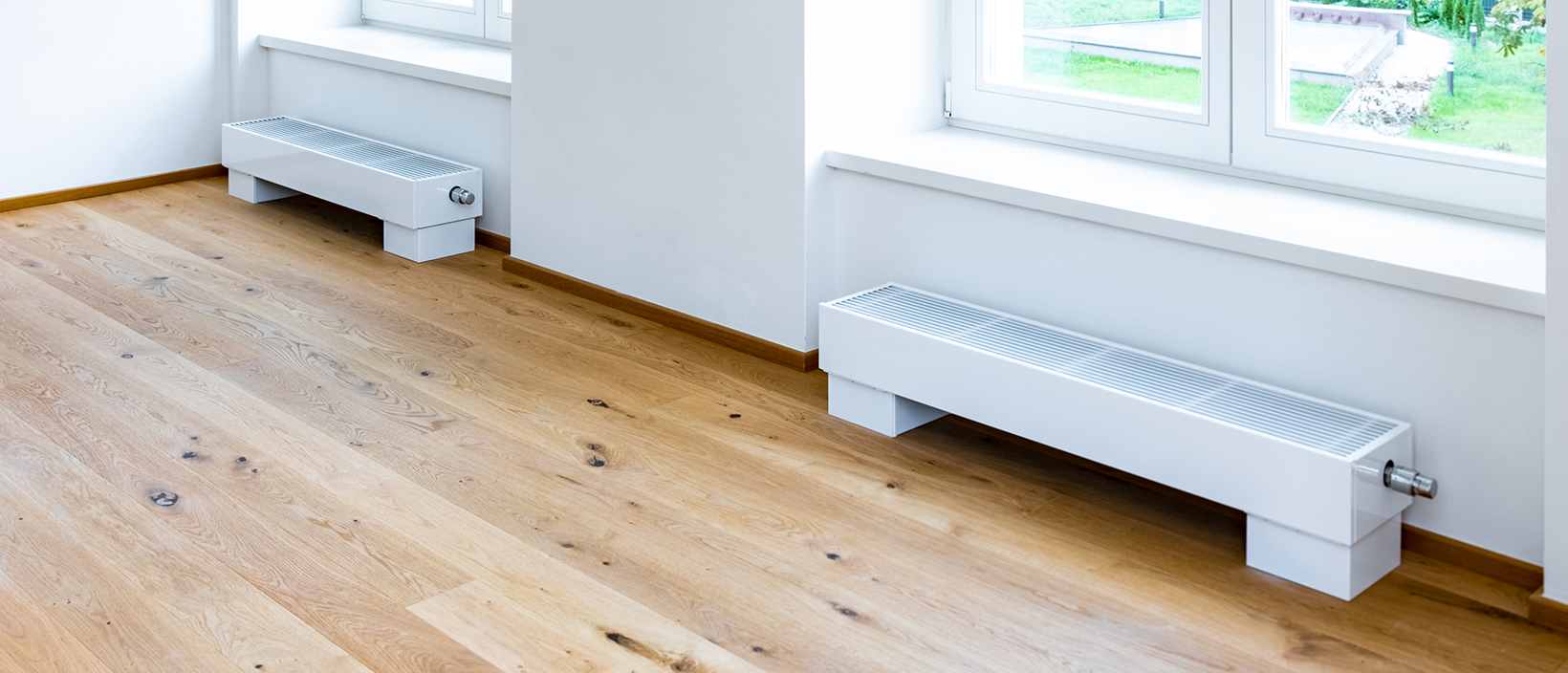

konzoly umožňující montáž na hotovou nebo hrubou podlahu a také na stěnu,
automatický odvzdušňovací ventil.

Volitelná specifikace obsahuje:

regulační prvky na straně vody – termostatický ventil a uzavíratelné a regulační šroubení,
termostatickou hlavici,
lakování opláštění a ostatních komponent v jiném barevném odstínu než bílém,
lakovaný výměník

Tabulka výkonu

Výška	09			14				24				28
Šířka	96	146	236	96	146	189	236	96	146	189	236	96	146	189	236
Délka	Tepelný výkon (W) dle EN 442-75/65/20 °C
060	109	245	397	197	379	554	722	268	515	753	982	290	557	814	1061
070	128	286	463	229	442	647	842	311	601	880	1145	337	650	951	1238
080	145	326	529	262	506	739	963	356	688	1005	1310	385	744	1086	1416
090	164	368	596	295	569	832	1083	401	774	1132	1473	434	836	1223	1592
100	182	408	662	328	632	924	1203	446	860	1257	1636	482	929	1358	1768
110	200	449	728	360	695	1016	1324	490	945	1382	1801	529	1022	1494	1946
120	219	490	794	393	758	1108	1444	534	1031	1508	1964	578	1115	1630	2123
130	237	531	861	431	834	1220	1591	586	1134	1660	2163	634	1226	1795	2338
140	255	571	926	469	909	1332	1737	638	1237	1812	2362	689	1337	1959	2553
150	273	612	993	507	985	1444	1884	689	1340	1964	2562	745	1448	2123	2769
160	291	653	1059	544	1060	1556	2030	740	1443	2116	2761	800	1559	2287	2984
180	327	734	1190	619	1211	1779	2322	842	1648	2420	3158	910	1782	2616	3413
200	364	816	1323	695	1363	2003	2615	945	1854	2724	3556	1022	2004	2945	3844
220		898	1456	770	1514	2227	2908	1047	2059	3029	3955	1132	2226	3274	4275
240		979	1588	847	1666	2451	3200	1152	2266	3333	4352	1245	2449	3603	4704
260		1061	1720	925	1818	2675	3493	1258	2473	3638	4750	1360	2673	3932	5135
280		1176	1890	1008	1988	2192	3780	1372	2688	3953	5162	1477	2905	4272	5580
290		1233	1999	1041	2047	3010	3931	1416	2784	4094	5346	1530	3009	4425	5779

Mřížky

Jelikož jsou krycí mřížky jediným viditelným prvkem podlahových konvektorů, nabízíme širokou škálu materiálů a provedení. Základní rozdělení mřížky je s krycí lištou nebo bez. Mřížky vyrábíme z těchto materiálů: eloxovaný hliník, dub, buk, interiér nerez.

Více informací o mřížkách
