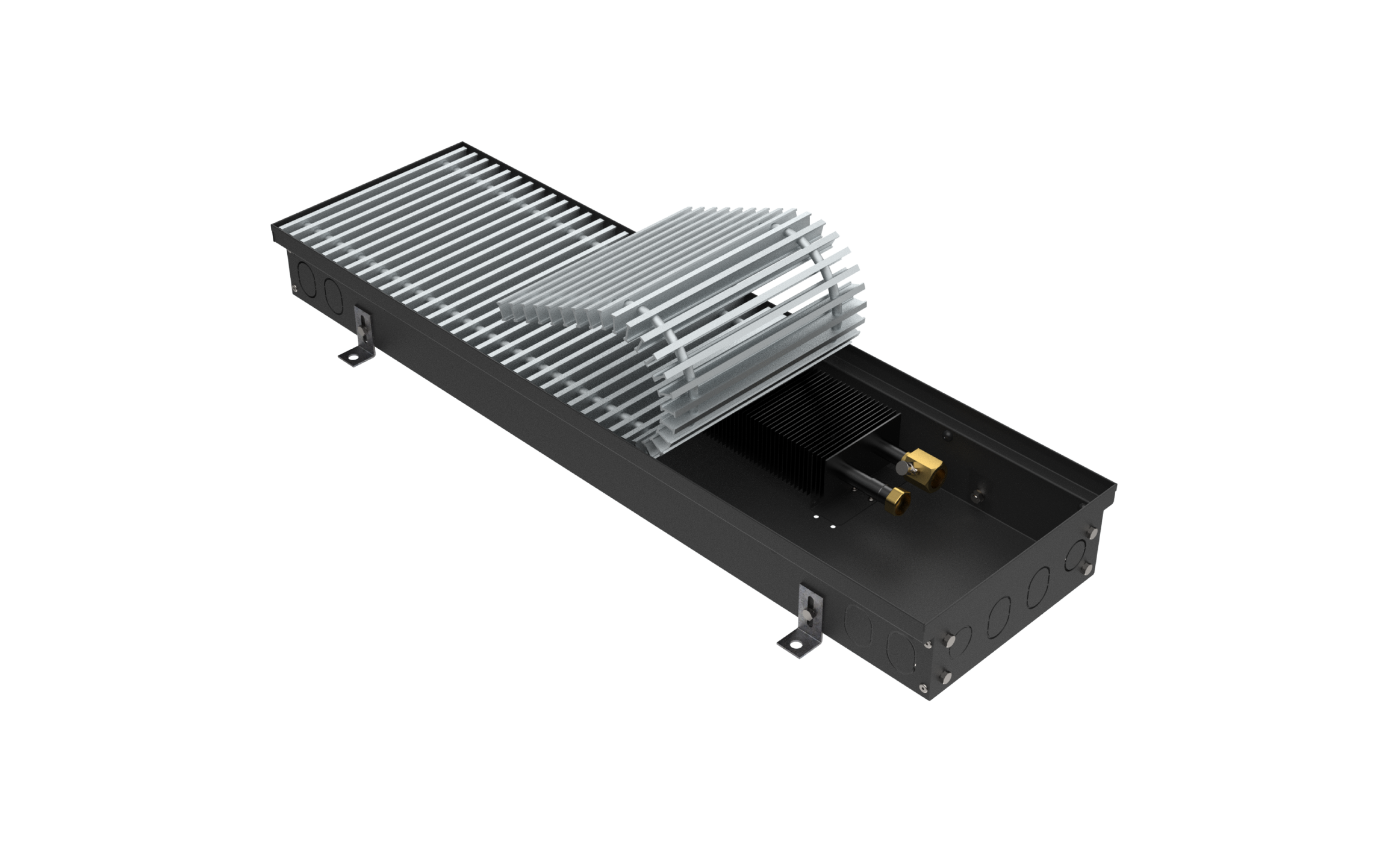

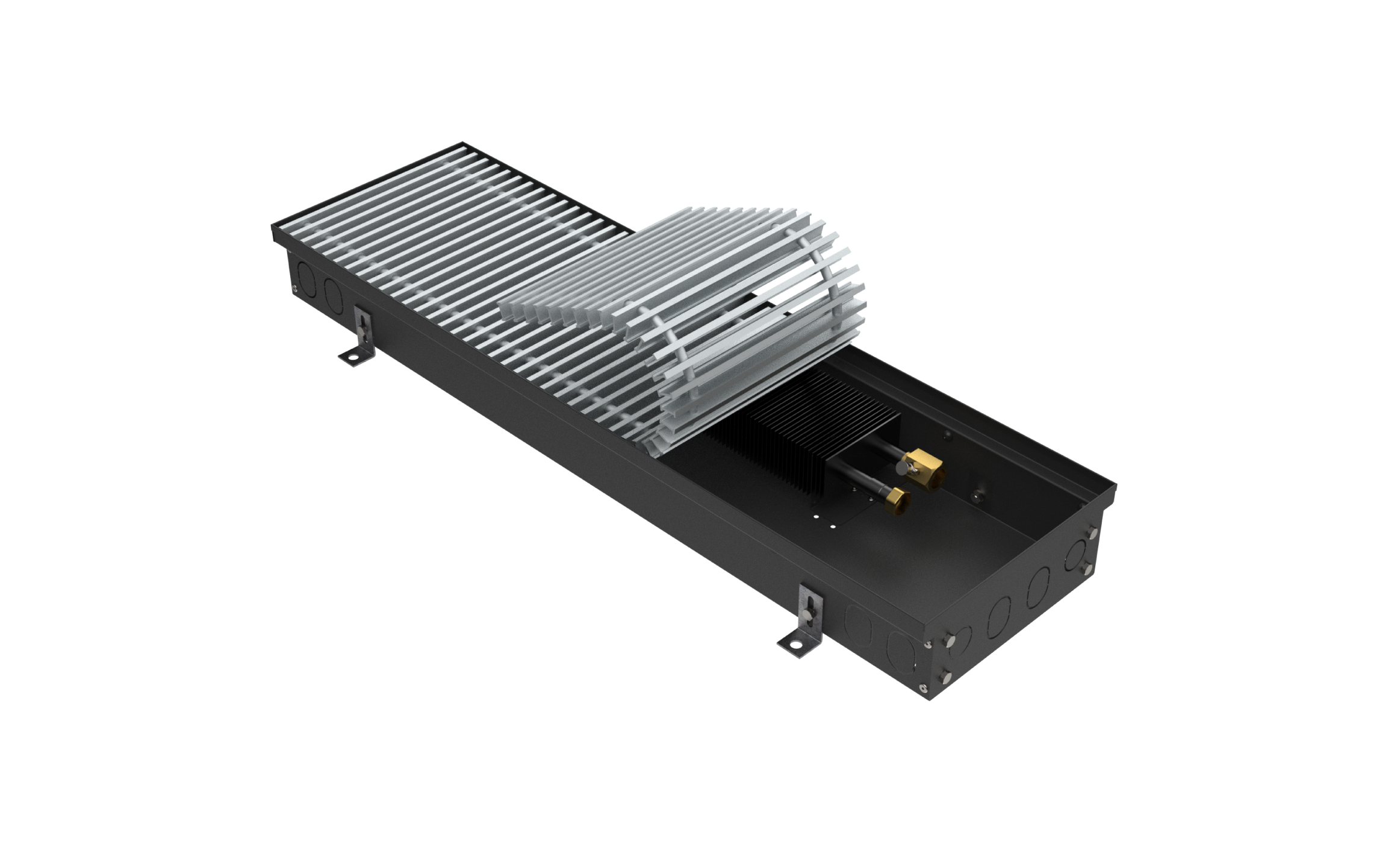

InFloor FMS

Unverbindliche Anfrage

Standardabmessungen

4
Standardhöhen

(90, 110, 140 und 190 mm)
6
Standardbreiten

(von 200 bis 420 mm)
23
Standardlängen

(von 700 bis 3600 mm)

die meistverkaufte Variante der Bodenkonvektoren
einfache, wirtschaftliche und geräuschlose Option
geringe Wassermenge – schnelles Ansprechen – energiesparend
freie Konvektionsheizung
geeignet zur Kombination mit einer Fußbodenheizung oder zur Beheizung von Räumen mit geringem Wärmeverlust

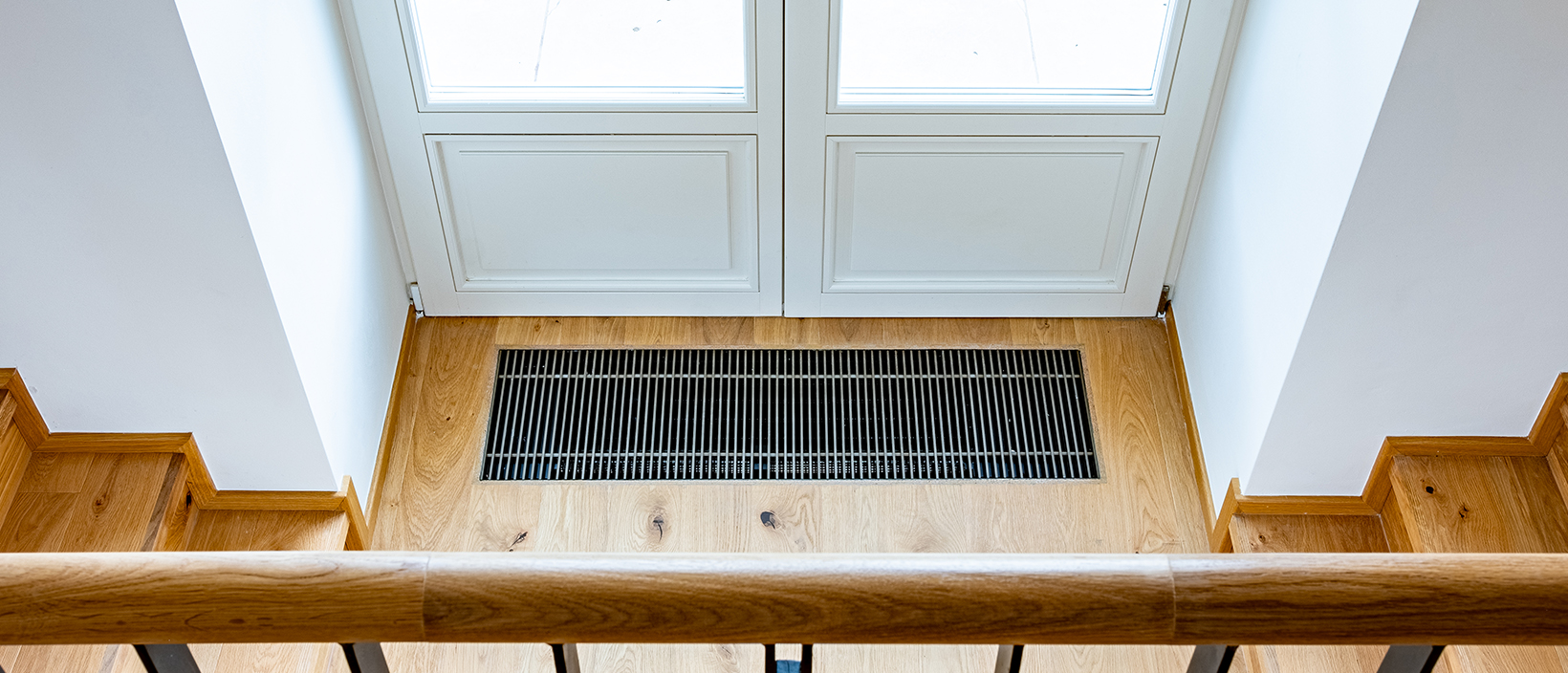

schafft einen Wärmeschutz vor großen Glasflächen
Regelung durch Thermostatkopf mit separater Regelung oder Thermostat mit elektrothermischem Stellantrieb

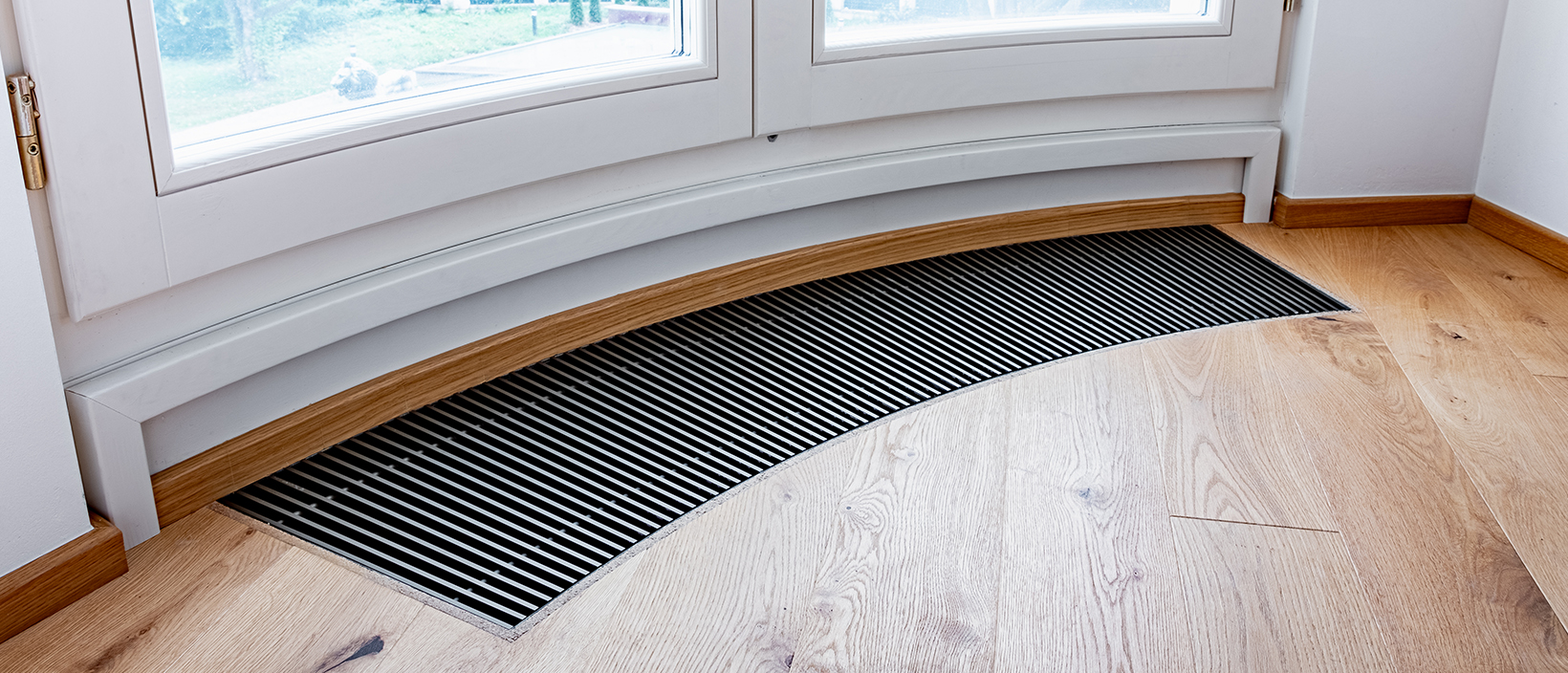

anpassbar – Abmessungen, Formanpassungen

0,1 kW - 3,3 kW

Je nach Körpergröße

Download

Hier finden Sie wichtige Dokumente zum Download.

Leistungen FMS

PDF / 535 kB

Gewicht und Wassermenge FMS

PDF / 220 kB

Druckverluste FMS

PDF / 345 kB

Kontakt

Die Standardlieferung des InFloor FMS umfasst:

Badewanne aus verzinktem Blech, schwarz lackiert RAL 9005

universelle Wärmetauscherhalterungen, die den Anschluss des Konvektors rechts und links ermöglichen
Vorderseite und Seiten der Wanne mit Ausbrechlöchern für den Anschluss an die Rohrleitungen und die Verkabelung
alle sichtbaren Teile der Wanne in RAL 9005 schwarz lackiert
Zubehör wie M8x30-Gewindestifte für die Positionierung der Wanne, Winkel für die Bodenbefestigung der Wanne mit Verankerungsfunktion im Beton, Gummitüllen für die Ausbrechlöcher und flexible Anschlussschläuche aus Edelstahl mit Dichtungen

Cu/Al-Wärmetauscher, schwarz lackiert RAL 9005, mit zwei G1/2′ Innengewinde-Verschraubungen, mit Entlüftungsventil ausgestattet
Abdeckplatte zur Abdeckung der Anschlussstelle an die Rohrleitung
eine Abdeckplatte aus Spanplatten zum Schutz der Konvektorwanne und des Wärmetauschers während des Transports, der Installation und des Betonierens

Optionale Spezifikationen umfassen:

Wanne aus rostfreiem Stahlblech, z. B. AISI 304 oder AISI 316Ti
Thermostatventil, Absperr- und Regelarmaturen
Thermostatischer Kopf mit separater Steuerung
elektrothermischer Stellantrieb und Raumthermostat
externe dreiseitige Wärme- und Schalldämmung des gesamten Bades gegen Lärm
Lackierung der Wanne, des Wärmetauschers und anderer Komponenten in einer anderen RAL-Farbe
unlackierter Wärmetauscher

Leistungstabelle

Breite	20				25				28				30				34				42
Höhe	09	11	14	19	09	11	14	19	09	11	14	19	09	11	14	19	09	11	14	19	09	11	14	19
Länge	Heizleistung (W) nach 16430 – 75/65/20 °C
070	110	121	134	138	137	161	199	226	140	179	219	260	176	213	238	300	194	232	276	364	228	278	325	449
080	134	148	163	169	166	196	242	275	171	218	266	317	215	260	290	365	237	282	337	444	277	338	395	547
090	158	174	193	199	196	231	285	325	201	257	314	373	253	306	341	430	279	332	397	523	327	399	466	645
100	182	200	222	229	226	266	328	374	232	296	361	430	291	353	393	496	321	383	457	602	377	459	537	742
110	206	227	251	259	255	301	371	423	262	335	409	486	330	399	445	561	363	433	517	681	426	520	607	840
120	230	253	280	289	285	336	414	472	293	374	456	543	368	445	496	626	406	483	577	761	476	580	678	937
130	254	280	309	319	315	372	458	521	323	413	504	599	406	492	548	691	448	534	637	840	525	640	748	1035
140	278	306	339	349	344	407	501	571	354	452	551	656	445	538	600	756	490	584	697	919	575	701	819	1133
150	302	332	368	379	374	442	544	620	384	491	599	712	483	584	652	822	532	635	757	998	624	761	890	1230
160	326	359	397	409	404	477	587	669	415	529	646	769	521	631	703	887	575	685	817	1078	674	822	960	1328
170	326	359	397	409	404	477	587	669	415	529	646	769	521	631	703	887	575	685	817	1078	674	822	960	1328
180	374	411	455	470	463	547	673	767	476	607	741	882	598	724	807	1017	659	786	938	1236	773	942	1102	1523
190	374	411	455	470	463	547	673	767	476	607	741	882	598	724	807	1017	659	786	938	1236	773	942	1102	1523
200	422	464	514	530	523	617	760	866	537	685	836	995	675	816	910	1148	744	886	1058	1395	872	1063	1243	1719
210	422	464	514	530	523	617	760	866	537	685	836	995	675	816	910	1148	744	886	1058	1395	872	1063	1243	1719
220	470	517	572	590	582	687	846	964	598	763	931	1108	751	909	1014	1278	828	987	1178	1553	971	1184	1384	1914
230	470	517	572	590	582	687	846	964	598	763	931	1108	751	909	1014	1278	828	987	1178	1553	971	1184	1384	1914
240	518	570	630	650	641	757	932	1062	659	841	1026	1221	828	1002	1117	1408	912	1088	1298	1711	1070	1305	1525	2109
250	542	596	660	680	671	792	975	1112	690	880	1074	1277	866	1048	1169	1474	955	1138	1358	1791	1120	1365	1596	2207
260	566	623	689	710	701	827	1019	1161	720	919	1121	1334	905	1095	1220	1539	997	1188	1418	1870	1169	1426	1666	2305
270	590	649	718	741	730	862	1062	1210	751	958	1169	1391	943	1141	1272	1604	1039	1239	1479	1949	1219	1486	1737	2402
280	614	675	747	771	760	897	1105	1259	781	997	1216	1447	981	1187	1324	1669	1081	1289	1539	2028	1268	1546	1808	2500
290	638	702	776	801	790	932	1148	1308	812	1036	1264	1504	1019	1234	1376	1734	1124	1340	1599	2108	1318	1607	1878	2598
300	662	728	805	831	820	967	1191	1357	842	1074	1311	1560	1058	1280	1427	1800	1166	1390	1659	2187	1367	1667	1949	2695
310	662	728	805	831	820	967	1191	1357	842	1074	1311	1560	1058	1280	1427	1800	1166	1390	1659	2187	1367	1667	1949	2695
320	710	781	864	891	879	1038	1278	1456	903	1152	1406	1673	1134	1373	1531	1930	1250	1491	1779	2345	1466	1788	2090	2891
330	710	781	864	891	879	1038	1278	1456	903	1152	1406	1673	1134	1373	1531	1930	1250	1491	1779	2345	1466	1788	2090	2891
340	758	834	922	951	938	1108	1364	1554	964	1230	1501	1786	1211	1466	1634	2060	1335	1591	1899	2504	1565	1909	2231	3086
350	758	834	922	951	938	1108	1364	1554	964	1230	1501	1786	1211	1466	1634	2060	1335	1591	1899	2504	1565	1909	2231	3086
360	806	886	981	1011	998	1178	1450	1653	1025	1308	1596	1899	1288	1558	1738	2191	1419	1692	2019	2662	1665	2030	2373	3281

Gitter

Da Abdeckgitter das einzige sichtbare Element von Bodenkonvektoren sind, bieten wir eine große Auswahl an Materialien und Designs. Die Grundeinteilung des Gitters ist mit oder ohne Deckleiste. Wir produzieren Gitter aus folgenden Materialien: eloxiertes Aluminium, Eiche, Buche, Edelstahl-Innenausstattung.

Weitere Informationen zu den Gittern
